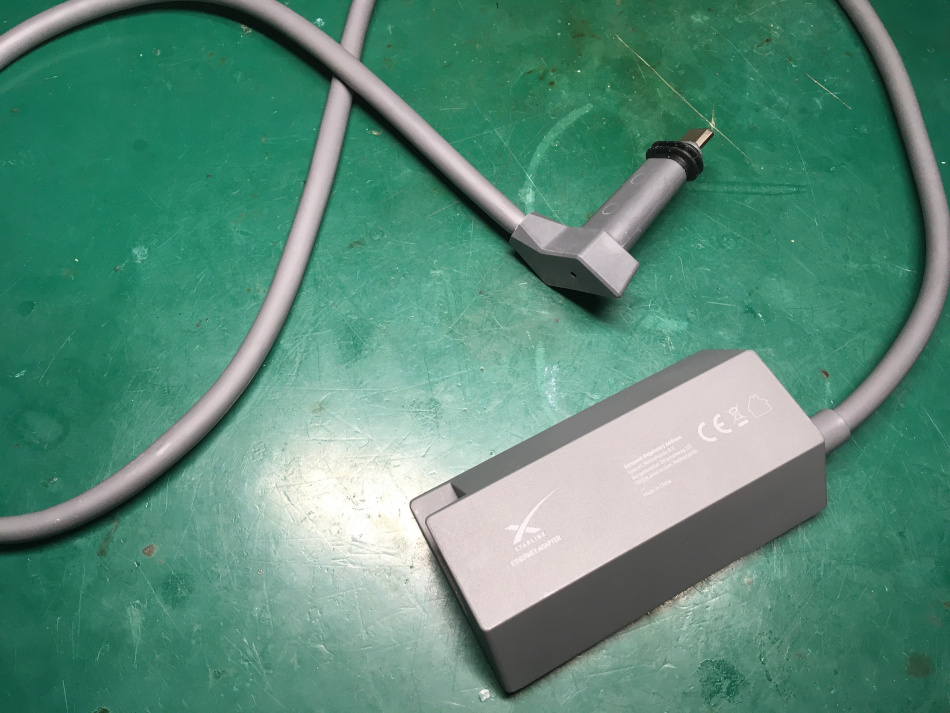

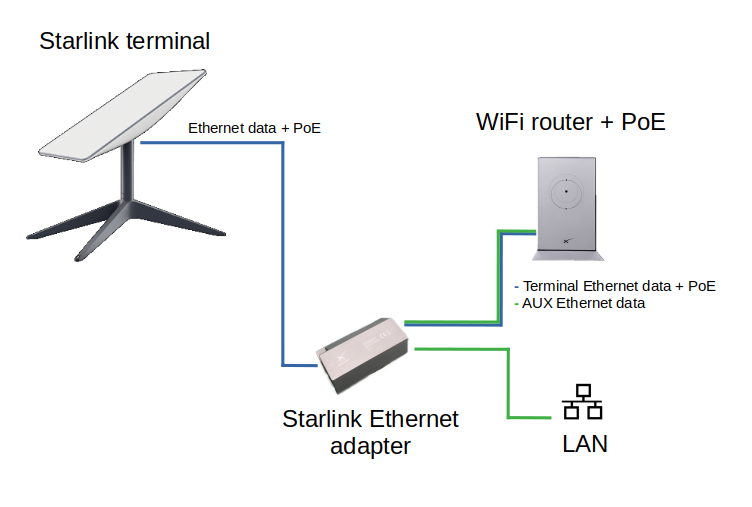

Позже SpaceX выпустила официальный адаптер Ethernet, который возвращает порт обратно.
Вероятно, у SpaceX есть статистика использования, которая показывает, что большинство пользователей используют только Wi-Fi.

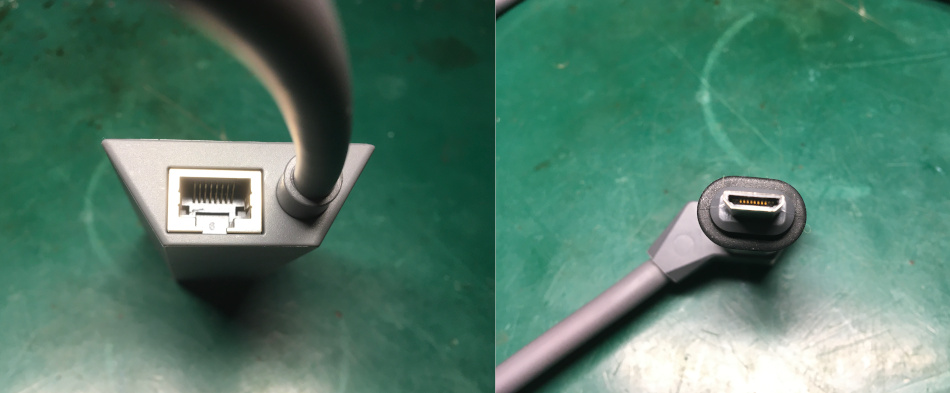

Сетевой адаптер Starlink имеет порт Ethernet, собственный порт Dishy и собственный разъем Dishy.

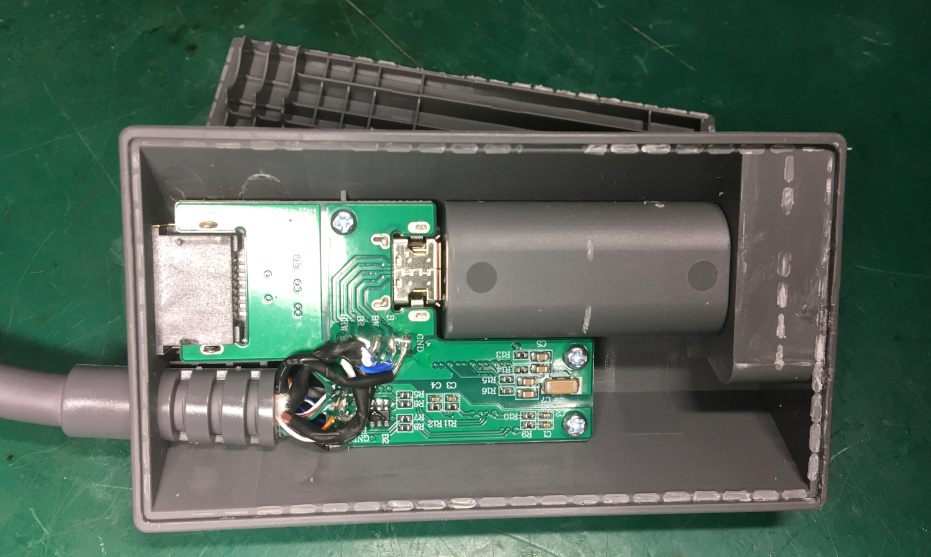

Пластиковую крышку легко открыть плоской отверткой. Там не так уж и много:

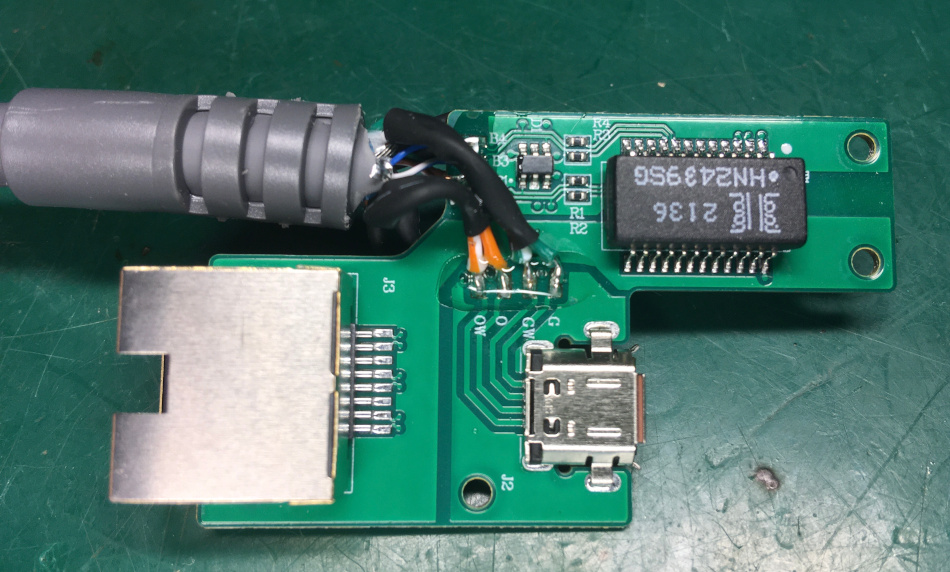

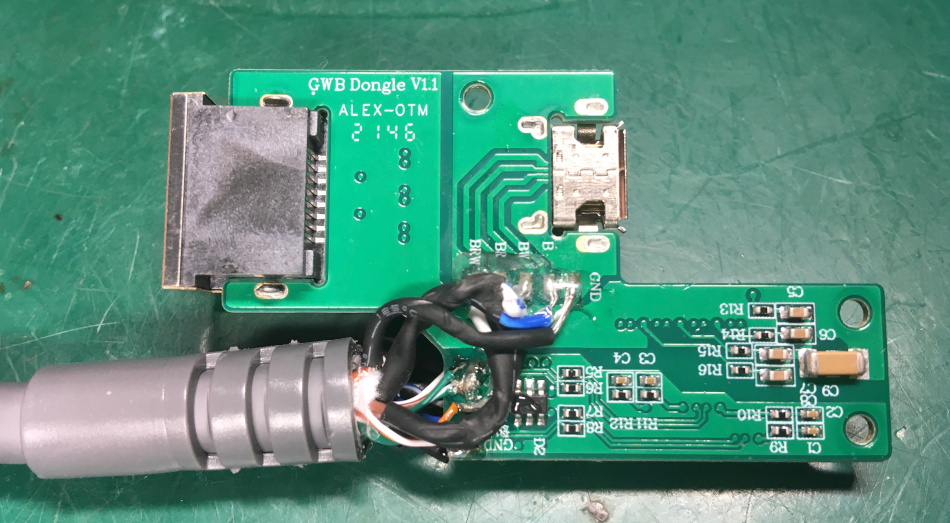

Двусторонняя плата содержит разъемы и схему Ethernet.
Итак, это всего лишь проходной Ethernet + PoE и
трансформатор AUX Ethernet с необходимой
минимальной схемой.

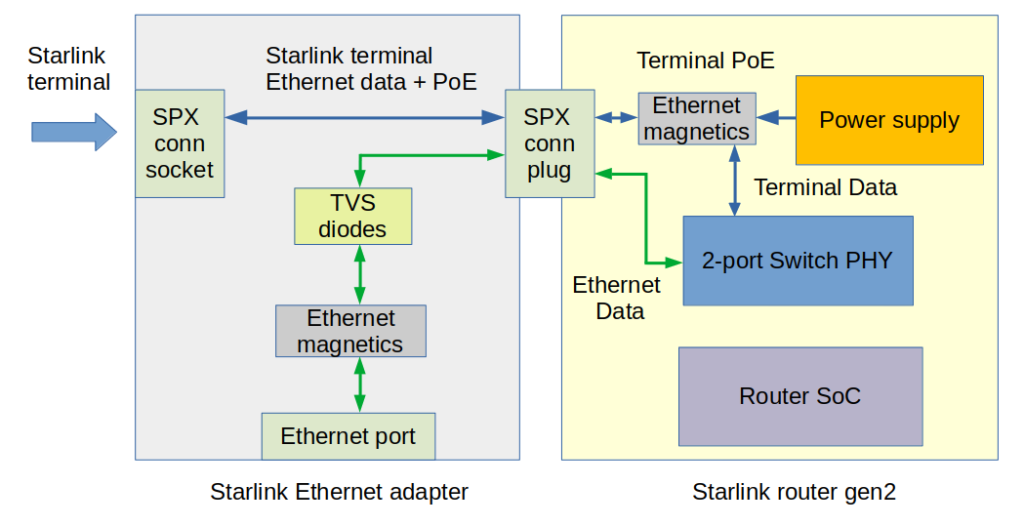

Это означает, что маршрутизатор содержит
2-портовый коммутатор.
Второй порт используется для AUX Ethernet, но преобразователь Ethernet теперь находится в этом адаптере. Это экономит несколько долларов и место на плате маршрутизатора. Но я не думаю, что это хорошо — перемещать магнитные элементы Ethernet так далеко от PHY IC.

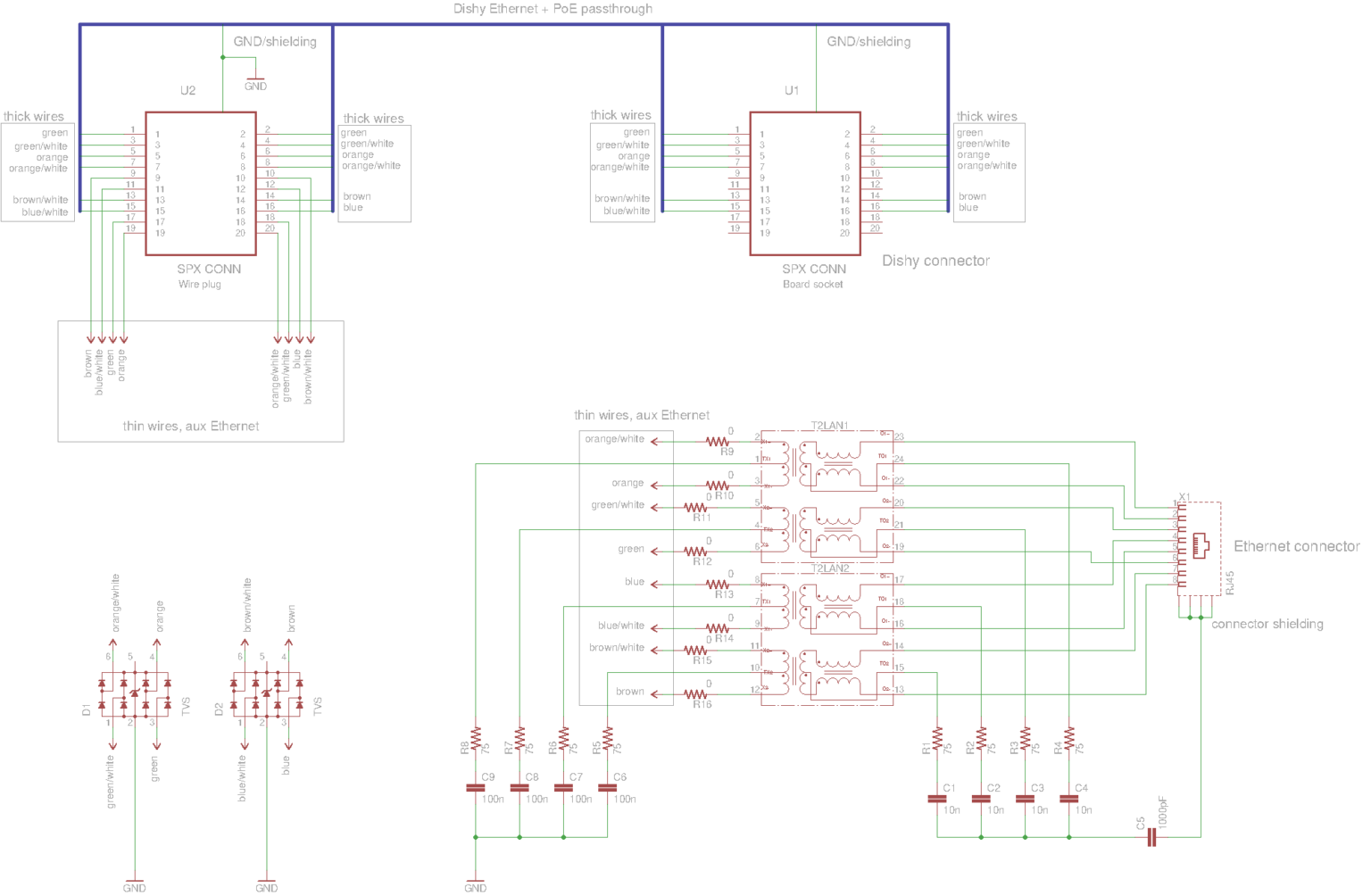

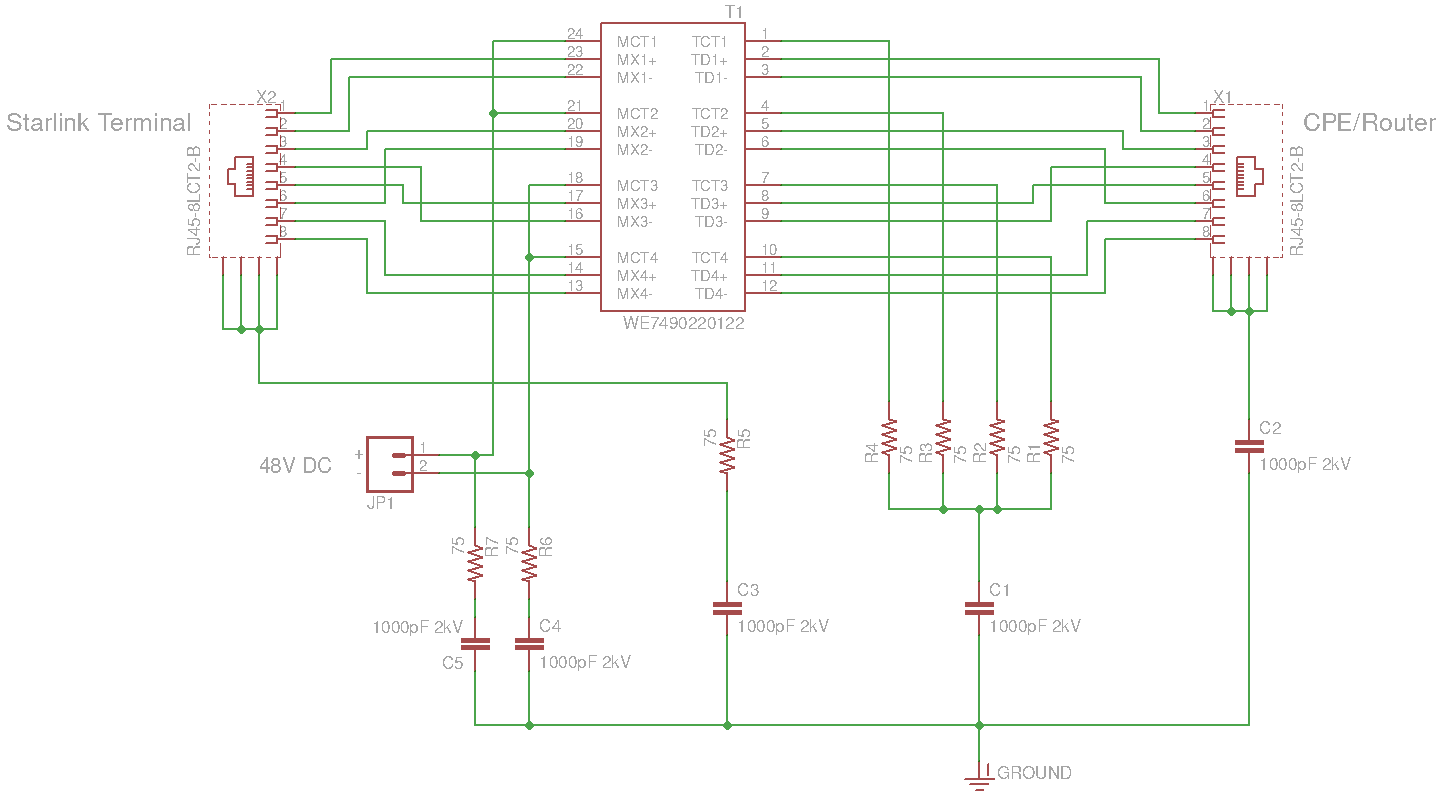

Вот схема адаптера:
Для прохода Dishy Ethernet+PoE используются более толстые провода.
Более тонкие провода соединяют цепь AUX Ethernet.
Собственный разъем Starlink — это 20-контактный
интерфейс, который выглядит как мини-HDMI, но это
не то же самое.
На разъеме
есть маркировка, так что я думаю он сделан под
заказ для SpaceX.
SPX

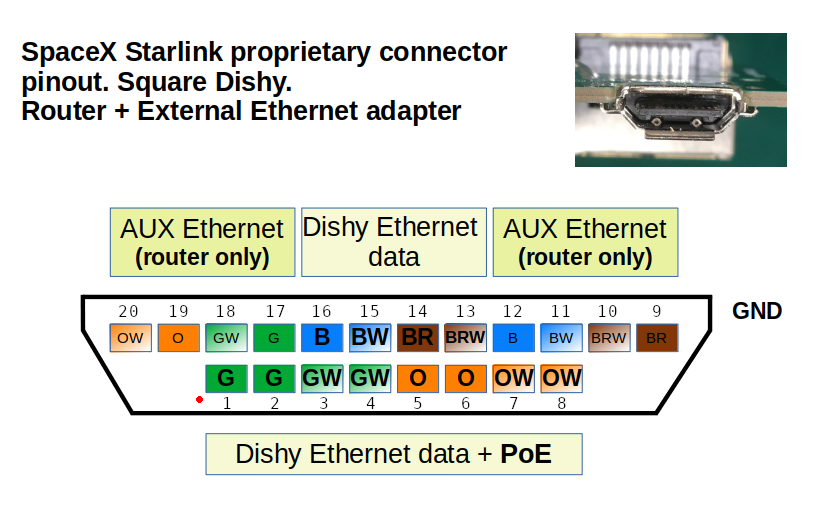

Вот распиновка розетки (входы роутера и адаптера):
Обратите внимание, что контакты 9, 10, 11, 12, 17,
18, 19 и 20 используются только со стороны
Маршрутизатора. Это линии передачи данных AUX
Ethernet.
Было бы неплохо приобрести новый маршрутизатор и посмотреть, можно ли интегрировать эту схему в маршрутизатор.
ОБНОВЛЕНИЯ, 14 июня
Фирменный разъем SPX — это разъем USB-C необычной
формы. Вы можете согнуть USB-C, чтобы он
соответствовал разъему SpaceX.
Терминал использует PoE 802.3bt, который
передается по всем восьми линиям: 1-2, 3-4, 5-6,
7-8, 13, 14, 15, 16.

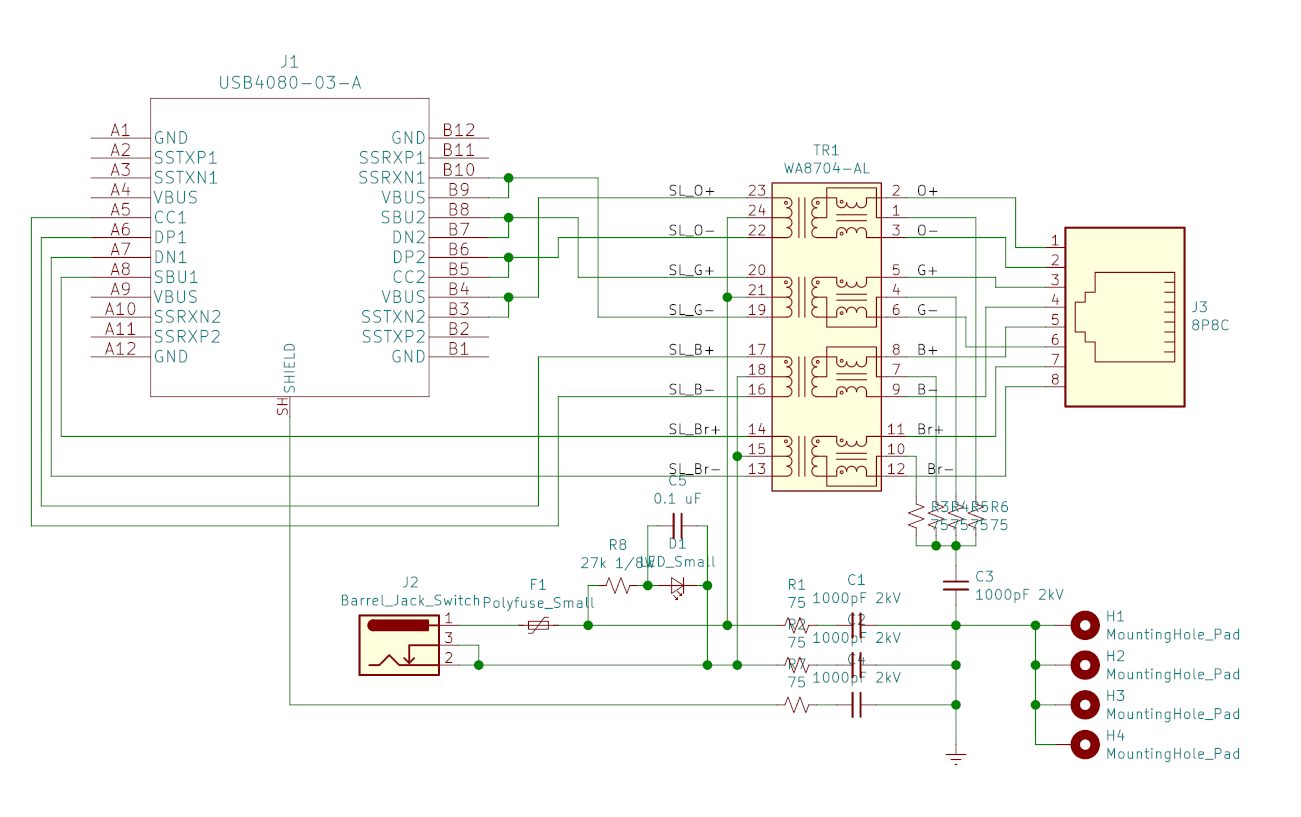

Вы можете найти специальную схему PoE-инжектора в
комментариях ниже. .
Мне удалось приобрести новый роутер, так что будут обновления.
Впечатляющая работа, и большое спасибо, что поделились ею.
Мне даже не нужен их маршрутизатор… Провод идет от тарелки внутри, и к нему есть разъем Ethernet. Я настраиваю PPPoE или что-то еще и получаю IP. Я ненавижу, когда компании делают для меня глупые вещи только потому, что некоторые из их клиентов глупы.
В настоящее время я использую сотовый телефон с неограниченным сервисом через самодельный маршрутизатор, сделанный из ODROID XU4 с ArchLinuxArm, обслуживающий службы DHCP и DNSmasq. Я не ребенок. Мне не нужен и не хочется, чтобы Большой Брат все контролировал.
Перестань помогать мне до смерти!
Истинный. но большинство людей даже не знают, как настроить маршрутизатор… Так что да, возможно, вы и не глупы, когда дело касается технологий, но многие люди таковыми являются.
Большинство людей даже не знают, что такое маршрутизатор. Хотя они должны хотя бы дать нам такую возможность.
Как мне это скачать?
им следовало включить это во все свои комплекты (вероятно, это потребует дополнительных затрат в 5 долларов) вместо того, чтобы мы купили маршрутизатор и обнаружили, что нет порта Ethernet, теперь ждать этого осталось полтора месяца, что раздражает
Одним из ограничений маршрутизатора (который поставляется с прямоугольной антенной) является то, что вы не можете использовать произвольные имена SSID. Например, моя существующая сеть называется примерно так: «example.net», но маршрутизатор SL не принимает имя с «.» В этом. Поэтому мне приходится менять каждое устройство в моей сети или добавлять еще одну точку доступа. Раздражающе и ненужно.
Судя по всему, Илон в детстве никогда не устанавливал антенны. Всего одна капля грязи, перетаскивание разъема или кусок штукатурки от попытки протолкнуть его через дыру в стене все испортит! Ему следует использовать два кошачьих кабеля. Один для данных и один для энергоемкого массива. Тогда пара отверстий диаметром 1/4 дюйма доставит вас куда угодно!
Можно объяснить, что произошло, если бы я не отключил беспроводную связь на маршрутизаторе startlink. У меня возникла ситуация, когда я не хотел бы продолжать использовать Wi-Fi на Starlink и хочу подключить к порту адаптера одно устройство, а не другой маршрутизатор. Не имело бы значения, если бы это был не тот же сетевой адрес, что и у других устройств, если бы и беспроводная, и локальная сеть имели доступ в Интернет.
Спасибо
@ross Вы можете оставить Wi-Fi активным при использовании Ethernet, оба обслуживаются DHCP от маршрутизатора в одной подсети (192.168.1.x, насколько я могу видеть, не подлежит изменению)
@jim, гораздо проще оторвать зажим от RH45, чем повредить эти разъемы
Спасибо за это. Это будет отличный результат, поэтому я заказал его. Мы находимся на окраине Брисбена, Австралия, и Интернет вызывает жалость. Starlink великолепен и в 5 раз быстрее, когда NBN в лучшем случае, и в 100 раз быстрее, когда NBN испытывает трудности. Это дорого, но для нас отличный результат. Спасибо
Но заменить разъем RJ45 тривиально.
У меня не было ничего, кроме проблем с проприетарными соединениями Stlink. Skyrocket (их склонность группировать все ответы на запросы на обслуживание за определенный квартал по дню #89 является еще одним серьезным недоброжелателем) «обнаружил», что мой кабель неисправен, хотя я не смог ни повысить, ни понизить пропускную способность с момента получения и самостоятельной установки. вторая полная («проверенная/проверенная» возвращенная) система после неудачной моей первоначальной установки после 2 месяцев относительно звездной работы. Я решил заказать новый адаптер Ethernet и переместить установку из «отличного» места (приложение Starlink) на нижнем краю крыши на конек крыши, в самое южное место (должно быть без препятствий). Крепление получено, но балласт, судя по всему, будет доставлен еще неделю или две; такой обнадеживающий.
Спасибо, Олег, очень полезная статья, и вы явно знаете свое дело. Вчера у меня произошла небольшая катастрофа с моим каналом Starlink: его обрезали. Я починил его, и служба теперь работает нормально, но соединение Ethernet — нет. Я могу подключить провод Starlink к адаптеру Ethernet и к маршрутизатору, но из самого кабеля Ethernet, подключенного к адаптеру, нет доступа в Интернет. Как вы думаете, возможно ли, что при обрезании провода можно было повредить некоторые схемы Ethernet, и поэтому теперь часть адаптера Ethernet не работает, но бит Starlink все еще работает?
Привет.
Да, это возможно.
Дункан, я сделал то же самое. Мой поводок порвался, и я его починил. После этого я не могу заставить работать адаптер Ethernet. У меня отличный Wi-Fi, но нет Ethernet. Я сделал еще один шаг и купил второй адаптер, но он тоже не работает. Я думаю, что один из проводов, на который подается питание, отключил другой провод, поскольку он был обрезан. Просто пока не могу разобраться. По крайней мере, мой Wi-Fi все еще работает, а тарелка все еще движется. Мне просто нужно выяснить, пошла ли эта избыточная мощность на антенну или на маршрутизатор, чтобы адаптер не работал.
Привет, Джонатан. Сейчас я попробовал новый адаптер Ethernet (на самом деле 2, поскольку Starlink также прислал мне замену) и новый провод, но все равно не лучше. Starlink сейчас рассылает новый маршрутизатор, так что, по-видимому, он должен исправить ситуацию, и, как вы говорите, такое ощущение, что, должно быть, что-то было повреждено в маршрутизаторе, как и у моей жены, все антенны работают нормально, кроме Ethernet.
Привет, Дункан, новый маршрутизатор решил проблему? Спасибо, Дэйв.
Привет, Дэйв! Да, новый маршрутизатор Starlink исправил эту проблему, поэтому я предполагаю, что что-то в адаптере Ethernet каким-то образом было повреждено/закорочено.
Дункан,
у меня было то же самое: кабель сломался, и я его починил. Wi-Fi работает отлично, но нет возможности подключения через адаптер Ethernet. После того как вы получили новый маршрутизатор, пробовали ли вы использовать оригинальный адаптер Ethernet, чтобы проверить, все ли в порядке? Мне интересно, что-то сгорает в маршрутизаторе или в адаптере Ethernet, когда кабель обрезается?
Привет, Алан, я бы не ругался, но я думаю, что Starlink прислал мне новый адаптер (или я даже купил его) перед заменой маршрутизатора, который все исправил.
Джонатан, сможешь ли ты когда-нибудь заставить работать твой адаптер? У меня та же проблема. Спасибо, Дэйв.
У меня было то же самое: кабель сломался, я его починил. Wi-Fi работает отлично, но нет подключения к адаптеру Ethernet. Что ты в итоге сделал?
Мой адаптер Ethernet имеет разъем всего с 16 контактными контактами внутри (разъем для проводов, который подключается к маршрутизатору POE). Ваша диаграмма неверна, по крайней мере, для моей версии, которую я получил 17 мая 2022 года.
Интересный. Я не понимаю, как они могли уместить туда все необходимые сигналы. Им нужно как минимум 18 контактов.
Откроете ли вы адаптер Ethernet, чтобы проверить, что внутри?
Посмотрите на конец вилки, который подходит к маршрутизатору. Я вижу загружено только 16 контактов, остальные четыре боковых контакта - черные проставки (по крайней мере, у меня). Ваша фотография вилки на конце провода выглядит аналогично. Позже присмотрюсь к своему, роутер еще в пути.
Что еще интереснее, прямоугольный Dishy потребляет мощность около 185 Вт при включенных обогревателях снега. Это очень высокий уровень мощности для POE и крайний предел для любого силового трансформатора. Обычно верхний предел составляет 140 или 150 Вт, но, возможно, у Илона есть какие-то специальные силовые магниты. Я посмотрю на это.
В целом POE — не лучшая идея при более высоких уровнях мощности — даже Cat6 (23AWG) при длинном проводе тратит много энергии только на нагрев кабеля — не совсем экологично.
.
Мой Ethernet-адаптер после открытия выглядит таким же, но контакты 9, 10, 19, 20 на вашей схеме на боковой вилке маршрутизатора, висящего на проводе, имеют черное покрытие, которое плохо проводит ток. Я думал, что там пластиковые прокладки, но если вы посмотрите на контакты под микроскопом, то увидите, что края контактов покрыты чем-то вроде черной краски или покрытия на этих контактах. На вашем фото эта вилка выглядит так же.
Что любопытно, похоже, что они используют двойные контакты для половины POE – тогда как им следует использовать двойные контакты для всех четырех пар проводов для площади контактной поверхности такого размера в разъемах. Если вы посмотрите видео MikeonSpace на YouTube о Dishy Разборка Gen 3, часть 1, инжекционно-вытяжной трансформатор POE на тарелке - Wurh 7490220126. Люди сообщают, что Dishy требуется мощность 180 Вт с включенными снежными обогревателями, но тот же трансформатор Wurth поставляется с эталонным комплектом проектирования POE PD MAX5995A, установленным на моем стол — и этот трансформатор рассчитан на максимальную мощность около 70 Вт. Не знаю, что они здесь делают. На самом деле похоже, что тарелка Starlink использует тот же базовый эталонный дизайн POE, но при этом делает что-то глупое с назначением контактов.
В целом создается впечатление, что Starlink пытается сделать все максимально дешевым — например, не поставлять переключатель сброса на маршрутизаторе. Они не могли сэкономить копейки на переключатель сброса? Прямоугольную тарелку Starlink просто склеили, чтобы ее было трудно отремонтировать или переработать… Думаю, предпочтительнее засыпать свалку, чем потратить несколько копеек на винты для корпуса.
Странный. Некоторые элементы системы впечатляют, но дизайн пользовательского терминала третьего поколения кажется действительно неуклюжим. Круглые тарелки показались намного лучше, хотя они и тяжелее.
Вы можете посмотреть мой частичный реверс-инжиниринг маршрутизатора gen2: https://olegkutkov.me/2022/04/30/how-to-add-ethernet-port-to-the-gen-2-starlink-router/
Там анализ цепи PoE.
помните, что это не обязательно должно быть совместимо с какими-либо стандартами POE, это запатентованная система с фирменными разъемами, поэтому вы не можете соединить ее с чем-либо еще.
Это открывает гибкость для передачи власти, которой у них не было бы, если бы они следовали стандартам.
Да, НЕТ настоящего стандарта для устройств мощностью более 71 Вт при использовании POE (для этого есть причина). POE своего рода отстой для более длинных кабелей и более высокой мощности, и на самом деле он не является экологически чистым в этих приложениях — тратится довольно много энергии в течение года, просто нагревая небольшой патч-кабель 24AWG Cat5E, который предоставляет Starlink. Эти прямоугольные антенны хорошо измеряют более 70 Вт (я читал, что > 180 Вт при включенных обогревателях, хотя мне нужно это проверить здесь). И в этом вся суть. Независимо от того, какая сложная техника подключения (я видел их все на различном мощном промышленном интернет-оборудовании – и все они в какой-то момент выходят из строя), вам нужно подавать/извлекать мощность на центральных отводах изолирующей катушки Ethernet и передавать эту мощность по Сетевой кабель. Конечно, изолирующий трансформатор Ethernet, поставляемый на антенне Gen3, не рассчитан на более высокие уровни мощности, наблюдаемые на Starlinks, поэтому я подозреваю, что со временем возникнут проблемы с надежностью, особенно в жаркую погоду. Сам кабель также является слабым звеном, особенно когда патч-кабель Cat5e пытается передавать более высокую мощность.
Ну что ж. Нам просто нужно посмотреть, что со временем сломается.
Привет! Отличная статья вместе со статьей «Как добавить порт Ethernet к маршрутизатору Starlink 2-го поколения».
Мне нужно удлинить кабель между антенной и маршрутизатором (Gen2), и я испытываю трудности с парой важных моментов, о которых я не могу сказать из ваших статей.
1) о каких цветовых парах данные (На вашей картинке выше это выглядит как Синий и Коричневый, однако под Оранжевым и Зеленым вы также указываете «данные»
2) сколько пар используется для Силы (опять же с картинки выше) Похоже, что это всего лишь 2 пары для питания: оранжевый и зеленый, хотя, исходя из требований к питанию антенны, они бы использовали все 4 пары.
Ваша помощь в разъяснении этого вопроса будет оценена по достоинству.
Hello. All eight wires are used for the data. It’s required for the 1Gbps connection.
Green/Orange pairs are duplicated on the connector and used as the main power rail, but you are correct – Blue/Brown pairs are also used for the powering.
Thus all eight wires are used for the data and the power.
Hello oleg
. How i can intery in my dish and rest factory to remove the old email…
I was hoping to set up the dish on my motorhome so I can move it easily with out a lot of work to connect the wires. I have the round dish at home and it is just a network RJ45 connector. So much for my plans, I noticed there are 20 pin on this one. Would it be possible to split the wire coming from a dish connect 2 RJ45 connector to plug into a water tight connector on a box and reconnect them inside the box. This way I would only discount the 2 RJ45 connects when removing the dish I would use the round dish on the motorhome but the square is much easier to store just don’t like how much force it takes to remove the wire then what todo with is when disconnected.
Sure, you can use regular RJ45. Just cut the wire and crimp the connector. It will work without issues.
How many wire are in the cable on the dish side what worries me is there are only 8 pins on the RJ45 does the dish only use 8?
8 wires between for dishy, it’s a standard utp cat5
Oh, so it looks like the main cable is a 4 pair cable so there are only 8 wires. But for the Network adapter wire has more wires between the adapter and the router
Extra wires are for the Ethernet port on the adapter.
Ciao Oleg. you maked a great website very helpful. thanks for all. I need if you can suggest a better method for join the very thin cables of the extra pair for the network adapter because i think that is not crimpable in a standard rj45 plug as i maked for the primary and thick cables.
Is there a ground wire in the gen 2 dishy cable? or just the 8 standard cat 5e wires? i have unshielded cat 5e at my demarcation point going into my house and am concerned splicing will not work.
Yes, it’s a shielded CAT5
Thank you for this. Can you help me with which pairs specifically carry PoE from the aux adapter. My goal is to wire in a 52v PoE injector after the SL router to provide enough power for the dish at 270’ of Cat6. I’d like to keep the SL Router, but will run into over voltage with PoE in series. Instead of painstakingly putting a meter on 4 pair, thought you might be able to provide an answer? Thanks.
Hello. You can use the schematic of the PoE injector. Designed for the square terminal.
J1 it’s a USB-C connector. You can bend the USB-C to fit the SpaceX connector
Hi! Can’t you provide the injector schematic with ethernet connector instead of the proprietary type-c-like?
Hello, sure.
Thanks!
gigabit PoE uses all 8 wires
Hello and thank you for this Oleg and all of the other useful comments below. I am an amateur at this and would appreciate any direction. I have a 1st generation Starlink (round dish) and a very long bungalow. Also, given the terrain, I need to connect the Starlink at one of the bungalow. I am using a series of Deco M4R’s. I’m connecting one Deco M4R directly to the Starlink router. Should I be using an ethernet switch for the connection? If yes, any suggestions on a brand/type? Any other suggestions on setup of course appreciated and thank you.
Hello. There are no specific requirements. You can use any decent switch with your Starlink router. You can run the cables then and connect WiFi access points. You can build an UniFi network, for example. https://community.ui.com/questions/Starlink-and-UniFi-Security-Gateway-Connectivity-Details/4b69ebe7-6405-4c1c-81df-95eba1d1ce81
The Starlink router is not mandatory. You can ditch the Starlink router and use 3rd vendor device. Just hook up your router (it might be Ubiquiti or MikroTik) to the white port of the power brick and configure it for Auto IP (DHCP client).
Then you can run the cables to your devices and connect WiFi access points if needed.
I believe that the 1st gen starlink dishes can be powered by a PoE device/switch and have heard that it’s possible to use the dish with a normal router. I purchased one, but have it loaned out for a couple months, so I won’t be able to experiment to confirm this for a while.
But in any case, you can hook up something on the inside of the stock router that doesn’t know or care anything about starlink.
I am not a fan of mesh networks, they can work if they aren’t heavily loaded, but they will tend to fail faster due to the increased airtime congestion. If you can run a wire between APs, you can get much more reliable results.
I run the wireless network for the Scale conference (picture 3500 geeks showing up to use your wifi), and we routinly run 100+ APs with the same SSID to cover the area. You just need to make sure that you only have one DHCP server for the entire network.
I did a presentation on this a decade ago https://www.usenix.org/conference/lisa12/technical-sessions/presentation/lang_david_wireless
Sure, the original router is not mandatory. You can use any router with both versions of the terminal.
Just run it in DHCP client mode, and you will get an IP address from the satellite after the connection.
Also, there is a dishy web interface at the static address 192.168.100.1
Hi – I don’t know much about PoE, so I couldn’t tell from the diagram whether the aux Ethernet port on the adapter supplies power. Could you comment on this?
Hello. There is no power on the AUX Ethernet. It’s just 1Gpbs Ethernet.
This is fantastic — Thank you.
Curious if someone could take two standard Cat6 cables (T168B straight-through with RJ45M ends) and create an adapter (2 RJ45 female into 1 USB-C-M) OR simply wire the 2 Cat6 cables to USB-C-M ends as below. This would allow us to use standard off-the-shelf cables and allow people to have customized lengths, get their cables through existing conduit/holes/etc.
(this reply box doesn’t allow pictures, but I made a pretty one! — here’s a pasted table from Excel:
C1 is cable1, C2 is cable2)
Cat6 Color USB-C StarLink
C1-1 Br A6 14
C1-2 Br/W A5 13
C1-3 G B3,B4 1,2
C1-4 Bl/W 15 15
C1-5 Bl 16 16
C1-6 G/W B5,B6 3,4
C1-7 O B7,B8 5,6
C1-8 O/W B9,B10 7,8
C2-1 Br A1 9
C2-2 Br/W A2 10
C2-3 G A9 17
C2-4 Bl/W A3 11
C2-5 Bl A4 12
C2-6 G/W A10 18
C2-7 O A11 19
C2-8 O/W A12 20
– – B1 N/A
– – B2 N/A
– – B11 N/A
– – B12 N/A
For that matter,
could one just combine two Starlink cables with a USB C Female to Female Adapter
(ex: https://www.amazon.com/Adapter-Dbilida-Support-Compatible-Thunderbolt/dp/B0B6VLDNRN/ )
and avoid splicing SL cables altogether?
If you bought two SL150′ cables you could approach that 100m length at 300 feet. Also, this particular adapter is only rated to 100W so the snow melting feature may need to be turned off for safety. Since they are both female, no USB-C bending would be necessary as Oleg indicated for the male USB-C approach. One may need to be carefully about plug orientation on either side and a weather proof junction box for outdoor place.
This could also allow for an easier plug-play approach to moving dishy –like Paul was looking for his RV– by using the short cable with longer one to stow and go.
Thoughts?
Anyone tried this yet?
The connector is not USB-C, it’s similar, but not symmetrical
by no means am i network wire knowledgeable person. tried reading this and clearly my first sentence is correct. Regardless, wondering if using the starlink internet adaptor, cut the startlink cable proprietary plug off the adaptor and use the wires to hook 48 volt power to the correct wires to power the starlink dish(v2)? my thought is that the ethernet port on the adaptor could be used to hook to wifi router. thus i have the startlink cable port, ethernet port and function as a POW injector in a single small package. my goal is to minimize size, remove AC dependency, and make the entre package more mountable than the Starlink router. .
https://www.offgridcto.com/2022/05/23/starlink-on-pure-dc-power/
Good afternoon, is it possible to connect power to this board so that KIT can work via POE? For example, if I solder a DC connector here?
For example, if the 110/220 power in the outlet disappears, I connect the backup batteries via POE or DC via the ethernet connector
Thx
Hello, Thanks for all your work on this.
Have you looked at the new High Performance dish pinout yet? I just cut the cable to replace my Gen2 dish and noticed they at least changed the color code.
It blows my mind they sell a $2500 dish for RV’s, but don’t offer a DC power option.
Thanks for your help!
Hello. I would like to look at HP but I don’t have it yet. It costs a lot, as you mentioned.
I have one and we already cut the cable… Could I pay you to help me figure it out remotely?
If so please email me privately. Thank you!
I too cut my cable to install it through the roof and into the wall of my motorhome. I also wanted to be able to take my dish off the roof and place it out in the open if I was under trees. I have done this with Gen 2. To do this I wanted network RJ45 on the cable then I could you what I have left over from the Gen 2 dishy as my cable. To my surprise the cable they use has a larger wire or smaller gauge I think it was 22 AWG and like you say and a different color code. I had a hard time trying to get the dish to boot up once I found some RJ45 that would take the larger wire. The wire size out the outside shielding is 1.45mm. I found some on Amazon https://www.amazon.com/gp/product/B071GXPTVZ/ref=ppx_yo_dt_b_asin_title_o01_s01?ie=UTF8&th=1
These did not work well in the punch down tool I have so I had to us a flat blade and push the pins down more. Once I was able to get a good connection with a good coupler with a shield I got the dishy working. I tried to use the wire that came with the Gen 2 dish but I could not get it to work. The dishy would act like it wanted to boot up but would shut down. I tried to measure the voltage but the device I have would not work. My theory is that the voltage drop in the 24awg wire and across the RJ45 connector is to much.

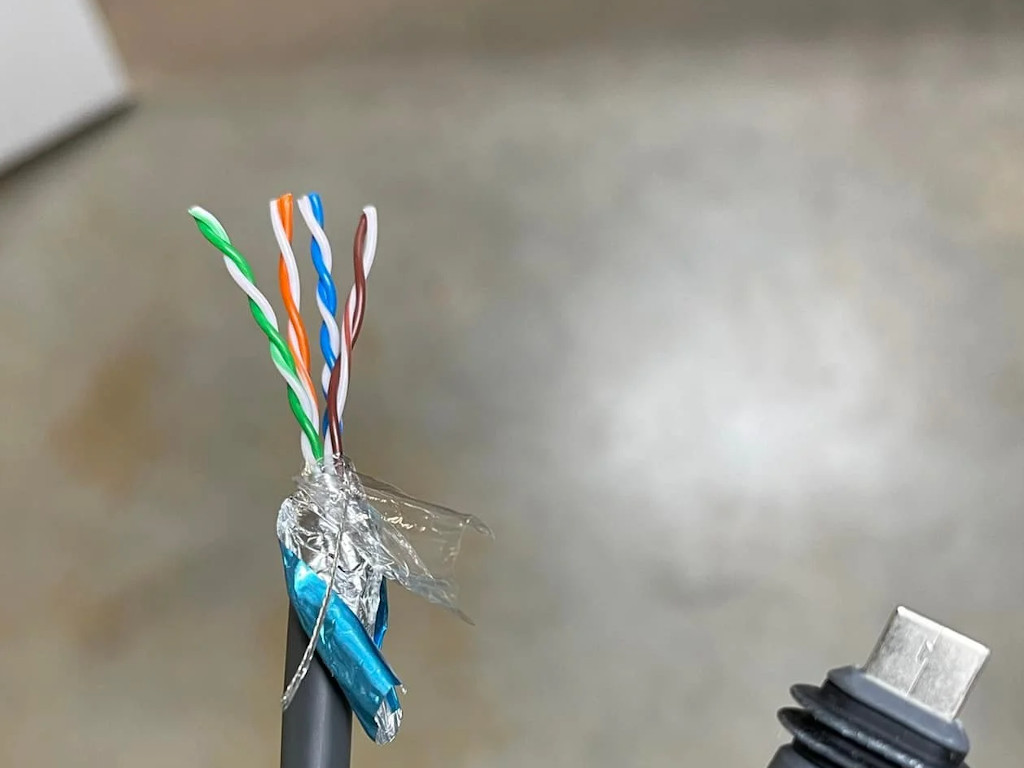

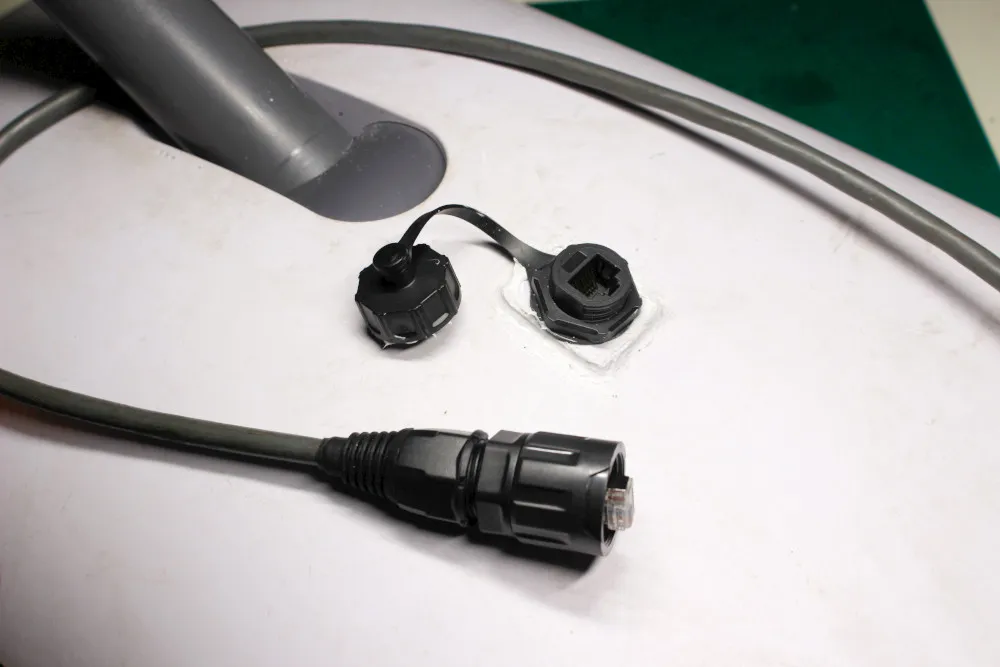

Well, I did a lot of reworks to RJ45, like this one:
I used shielded CAT6 connectors and standard color code OW-O-GW-Bl-BlW-G-BrW-Br. I did the same procedure for Gen1 (round Dishy) and Gen2 (square). Everything is okay.
Everything is okay.
Yep, it’s harder to push Starlink wires inside the connector, it requires some practice
Is it possible to remove router-side cable and connect thin wire point with thick wire points to use Ethernet socket to provide PoE+data.
Yes. I already did this mod. Some details are there: https://www.reddit.com/r/Starlink/comments/zuo0f3/reworking_gen2_starlink_router_to_rj45_lan_port/
The full article is upcoming
I wonder if the 4 extra wired in the connector are used to lower the IR drop in the longer cable. All indications are that the shorter Dishy cable only has 4 pairs in it not 6.
Dishy cable is always four pairs, no matter what length. Four extra wires are only for the Ethernet adapter. As described in the article.
On your schematic, there are 20 wires in the Ethernet Adapter cable. 8 are for the local ethernet, 8 pass through to Dishy, and there are 4 more POE wires, which pass through to Dishy as well. I was speculating about those four.
Ah, those pins are just paired inside the connector

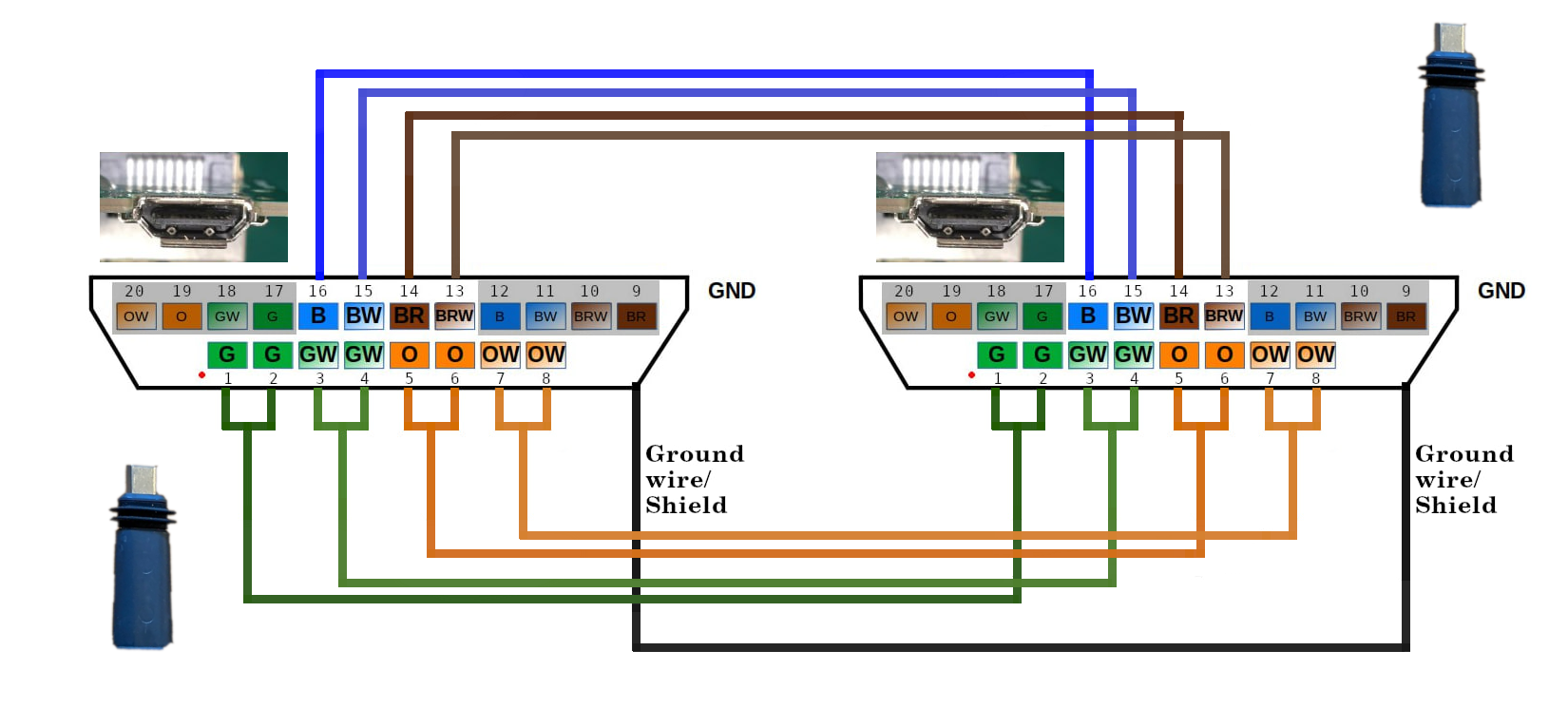

Here is the cable wiring diagram:
Thanks for the great blog post!
Hi Oleg,
I want to cut my rectangle dishy down and mount it to the roof of my 4wd. I spend some time beyond cell networks for my work and it would make life easier and safer to run Starlink from pure 12v.
The method to do that is quite well established, POE injector, 12/24v to 48v step up, travel router etc.
What I am asking for is a pinout for the internal cable between the antenna array and the bottom of the pole? I need to be able to terminate that cable with a female cat6 end to connect the above 12v hardware for a truly compact solution
Thanks for your good work.
Hello,

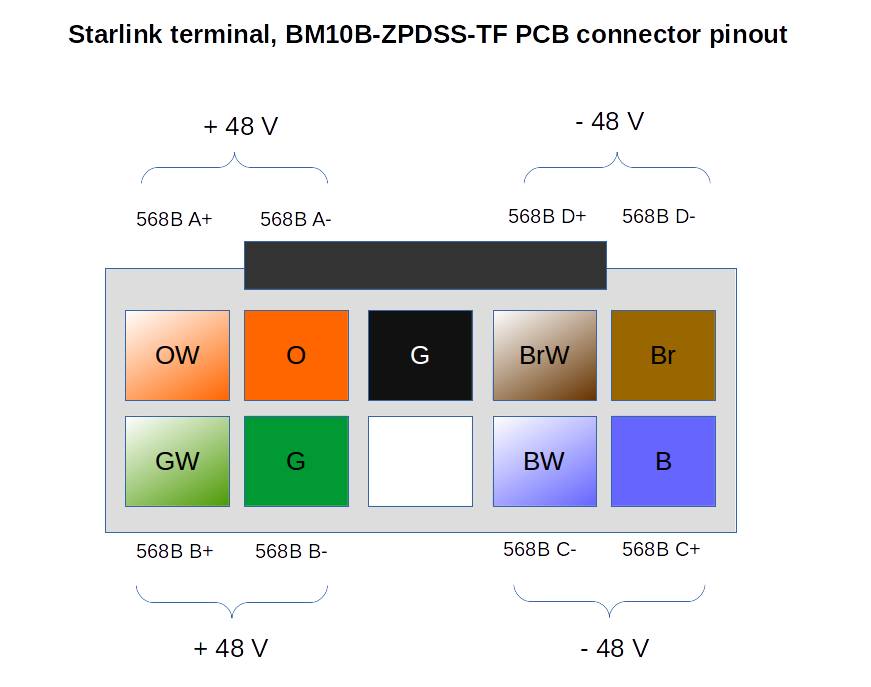

Here is the pinout of the internal connector/cable. I hope this is going to help you.
Pins are labeled according to TIA/EIA-568-B
Thank you very much Oleg.
Thanks a bunch! Your detailed analysis helps us understand this system.
Curious, you mention “SPX proprietary connector it’s a USB-C connector in an unusual shape. You can bend the USB-C to fit the SpaceX one.”
Is it possible to bend the female SPX to accommodate standard male USB-C?
Just wondering if that adds any possibility to use a USB-C connector. Eg without the proprietary cable.
Definitely maybe not worth it, but curious all the same.
In terms of Ligtning protection and surge protection what are your recomentadions?
My understanding is the cable from the dish is a shielded cable with a drain wire, so you don’t need a ground. It’s grounded through the power supply.
Would be advisable to insert the lightning surge protector between the power supply and the router, sacrificing the power supply if needed?
Or can the lightning surge protector be inserted in between the dish and the standard Ethernet adapter?
There is a flaw in the whole system design.
Adding some protection inside the adapter to the Dishy->Router line is better.
Oleg,
Спасибо за всю вашу работу и вклад в сообщество Starlink. Ваша работа по реверс-инжинирингу Starlink потрясающая! Я далеко не так технически подкован, как вы, но у меня достаточно навыков, чтобы поставить разъемы на кабели CAT 6. У меня следующая проблема:
Кабель моей версии 2 Starlink Square Dish зацепился за автомобиль и развалился. Я пытаюсь отремонтировать его, используя комплект защищенных от атмосферных воздействий разъемов IPC 67. Я установил экранированные разъемы RJ45 (подключенные в конфигурации 572B) на сломанные концы кабеля. Когда секции кабеля отключены как от антенны, так и от маршрутизатора, кабель, идущий к антенне, показывает все пары открытыми, как я и ожидал. Однако кабель, идущий к маршрутизатору, показывает, что контакты 1 и 2 (оранжевый/белый и оранжевый) и контакты 4 и 5 (синий, синий/белый) закорочены. Это нормально или у меня где-то еще в кабеле короткое замыкание? Я осмотрел остальную часть кабеля на наличие повреждений, но не вижу ничего подозрительного.
Любая помощь будет оценена по достоинству.
Спасибо!
Алан
Денвер, Колорадо
Для других, интересующихся ответом на мои вопросы: после обмена электронными письмами с Олегом, который, кстати, ответил почти сразу, я пояснил, что обе секции кабеля были отключены, пока я проверял наличие коротких замыканий. Олег пояснил, что все пары в отключенном кабеле Starlink должны быть открыты. Я нашел другое место, подальше от разрыва, где трос был растянут и слегка деформирован. Я вырезал этот участок кабеля и установил другой комплект вилок и розеток, и короткое замыкание исчезло. Завтра попробую подключить кабель и посмотреть, работает ли Старлинк или он каким-то образом повредился при обрыве кабеля.
Если это сработает, мне нужно будет решить, стоит ли мне заменять кабель, чтобы избежать четырех разъемов RJ45 в отремонтированном кабеле.
Отличная работа. Жаль, что нет кнопки подписки.
